一直以来，都有利用型芯或推杆间隙进行辅助排气。当排气槽窜料时，型芯就会失去排气效果，顶针也会拉伤，甚至断裂。而且排气效果较差。以下是改良后的排气芯，经过充分验证，效果很好。

1) 排气芯的基本结构形式。

与传统的利用型芯或推杆间隙排气的主要区别在于，把型芯与推杆合体，增加了一个铍锋带出区。有了这个区，就能把窜料带出，从而保持排气槽的通畅。

2) 排气芯的应用实例。

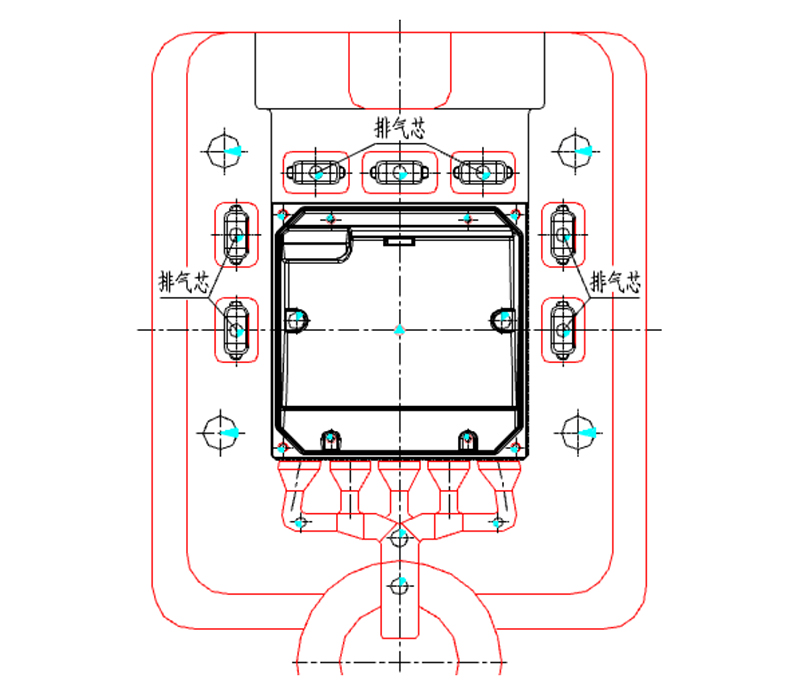

一般情况下，排气芯是应用在排气槽难以开到模外的地方。应用时分以下两种：

A. 只做后级的排气。即放在正常渣包的后一级，自身渣包区和顶针只在窜料时才起作用。

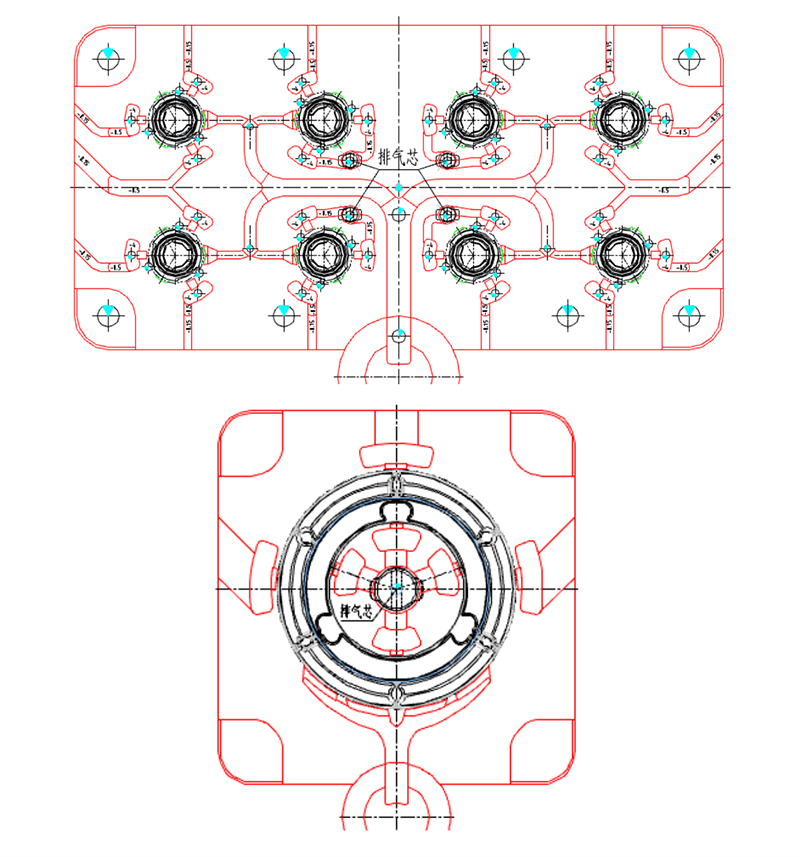

B. 直接用于渣包的排气。

注：此模具的结构特点是模芯的分型面低于模框分型面很多，不利于开排气槽和保证其顺畅。

改良后的排气芯，经过充分验证，使用效果很好。而且，形式还可以再灵活多变一点。如割成不规则形状，用斜度代替挂台等等，只要基本原理的应用不变就行。
